使用环境条件

●海拔高度不超过2000m

●环境温度:-25℃-+40℃

●相对湿度:在25℃时,日平均值不大于95%,月平均值不大于909%

●安装场所:无火灾、爆炸危险、导电尘埃、化学离蚀性气体及剧烈震动的场所,若超出以上条件时,用户可与我公司协商。

功能及特点

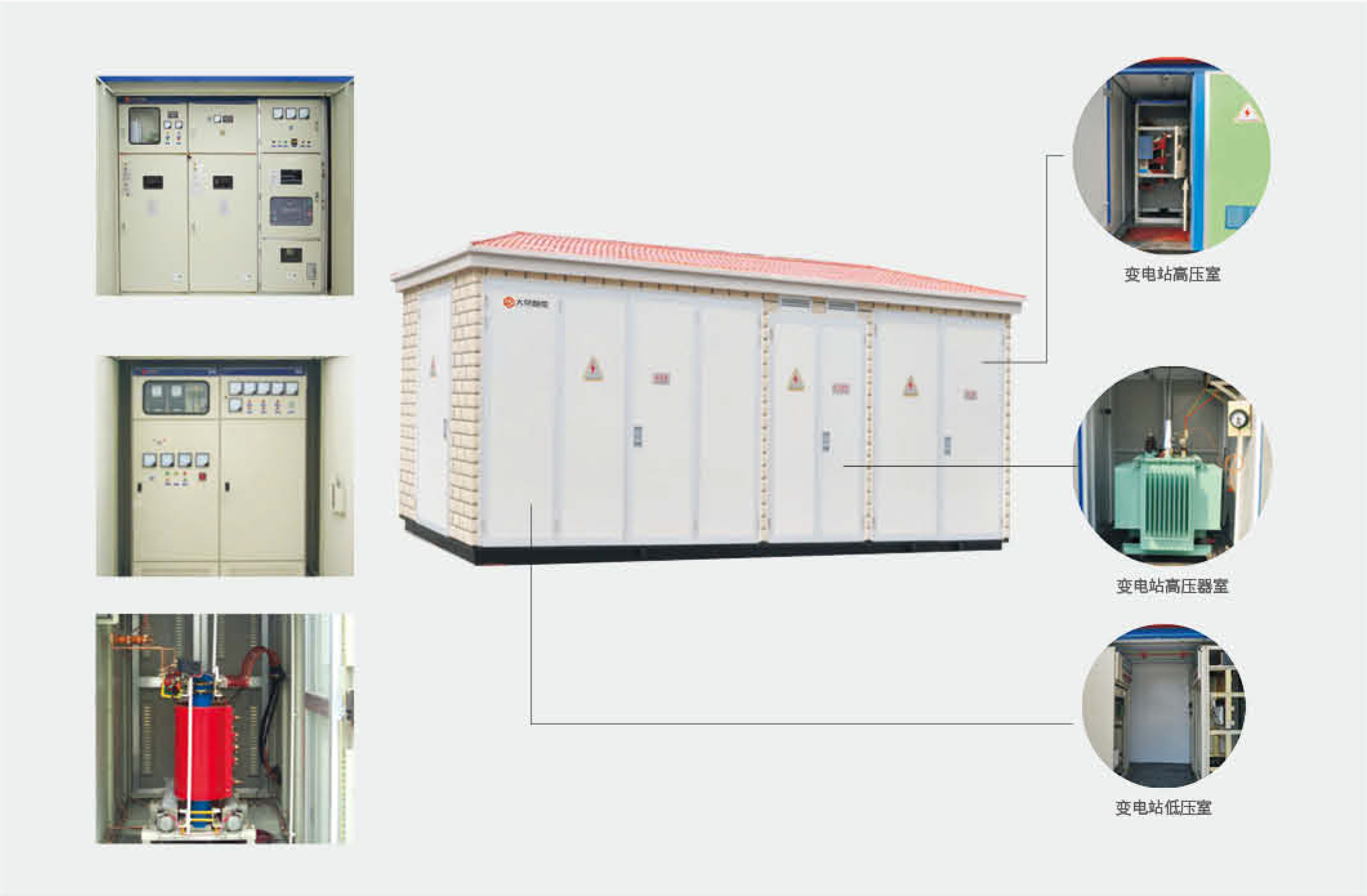

●高压开关设备、配电变压器、低压开关设备电能计量设备和无功补偿装置按一定方案组合,成套性强

●高、低压?；ね晟?运行安全可靠,维护简单

●占地少,投资省、生产周期短、移动方便

●接线方案灵活多样

●结构独特:独特蜂窝式结构双层(复合板)外壳牢固,隔热又散热通风、美观、防护等级高,外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选

●型式多样:通用型、别墅型、紧凑型等多种样式

●高压环网柜内可装配网自动化终端( FTU )实现短路及单相接地故障的可靠检测,具备“四?！惫δ?便于配网自动化升级。

低压侧

低压侧主开关采用万能式或智能型断路器,选择性?；?出线开关选用新型塑壳式开关体积小、飞弧短,最多可达30回路;智能型自动跟踪无功补偿装置,有接触器和无触点两种投切方式供用户选用。

高压侧

智能型一体化变电站高压一般采用负荷开关﹣熔断器组合电器?；?，熔断器一相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升級；熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用ZN12,ZN28,Vs1等真空断路器?；?。

变压器

智能型一体化变电站选用低损耗、油浸式、全密封S9、S10、s11系列变压器，也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。
